| 產品特點 | ·爐膛內部采用五面加熱（左、右、門、后和底部），恒溫區（±5℃）可達400mm*400mm*400mm ·采用雙層殼體結構，并帶有風冷和水冷系統，外殼溫度≤60℃ ·帶有主動氫氣安全控制系統。（如果出氣端燃燒氫氣的火焰，在儀器工作狀態時熄滅，并多次重復點燃仍未點燃后，進氣閥將自動關閉，并提示報警） ·裝有壓力傳感器，腔體可以燒結過程保持恒壓 ·安裝機械防爆閥，壓力超過0.03MPa時防爆閥啟動，保證安全 ·設備為真空系統/供氣系統/排氣點火系統/安全系統的集成式燒結設備 |

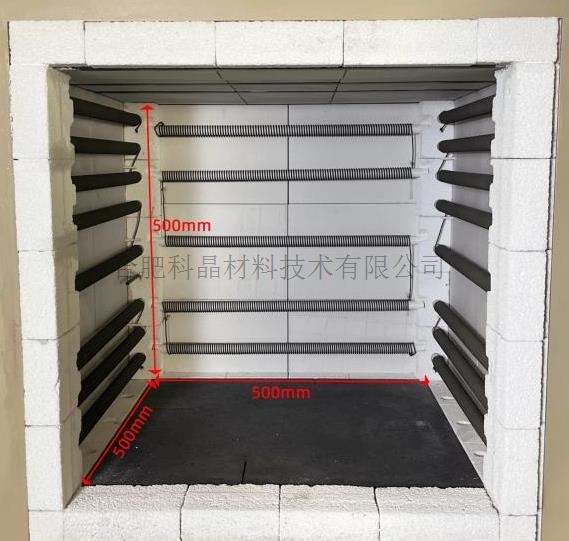

| 加熱爐基本參數 | ·電源：AC380V/50HZ 三相 ·功率：15KW ·最高加熱溫度：1200℃ (＜30min)） ·額定溫度：1100℃ ·推薦升溫速率：≤10℃/min ·加熱元件：電阻絲（FeCrAlMo），國產 ·熱電偶：兩路集成型K型熱電偶，（品牌：OMEGA） 一根用于測溫，一根用于巡檢 ·加熱區尺寸：500mm*500mm*500mm（長*寬*高） 恒溫區：400mm*400mm*400mm（±5℃） 注：由于測量條件會有變化，恒溫區參數僅供參考 最大承載重量：100kg
|

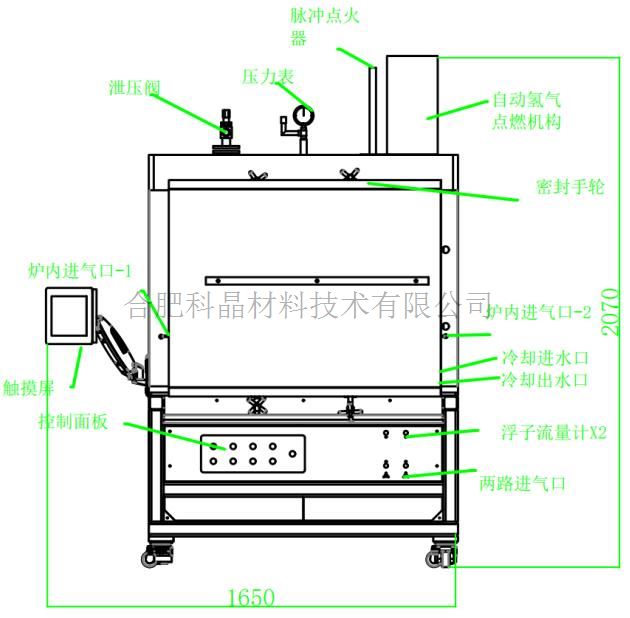

| 壓力控制及供氣參數 | 供氣控制參數 ·兩個大量程浮子流量計(N2:0.8~8L/min,H2:0.8~8L/ min)安裝在爐前面板，分別獨立控制兩路氣體流量，可一路用于工作氣一路用于洗爐用氣 ·例如在通入H2氣體之前，請先通一路惰性氣體進行洗氣。另一路專門控制氫氣流量 ·爐內進氣位于爐內前門下部部左右兩側，出氣口位于爐內后端頂部 壓力控制參數 ·安裝有壓力傳感器和壓力控制器 ·內部程序設置的壓力閾值范圍（0.1Mpa-0.12Mpa），在讀取箱體內實施壓力，控制進氣和出氣閥,可進行高、低壓保護并實現恒壓控制燒結 ·示意圖
|
| 真空配置及管路參數 | 真空泵 ·安裝在爐體底部用于抽真空清洗爐膛 ·功率：550W ·電源：220V 50HZ ·抽氣速率：3L/S ·電機轉速：1450rpm ·出氣口標配油霧過濾器， 真空管路及閥門 ·管路采用真空波紋管進行真空管路連接，接口形式為KF40 ·真空閥門采用電動真空擋板閥 |

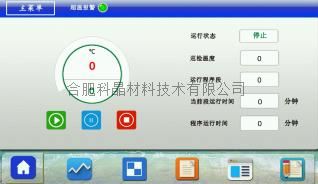

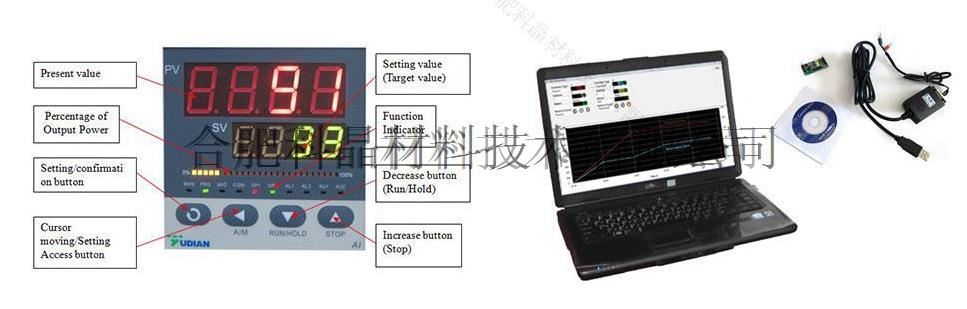

| 溫控系統 | ·溫控界面采用一塊7寸的觸碰屏控制，集成了設定顯示溫度功能，并帶有記錄溫度曲線功能 ·溫控界面系統安裝在爐體左邊,符合人體操作的多軸伸縮外掛固定方式 ·采用PID方式調節溫度，可設置50段升降溫程序 ·設置有斷偶和過溫保護 ·內置過熱報警和熱電偶故障報警 ·恒溫控溫精度：±1℃ ·采用雙K型熱偶測量和控制溫度 ·安裝有RS485接口，可選購電腦溫度控制軟件(用于858P系列控制器)用于控制升溫曲線和導出數據
|

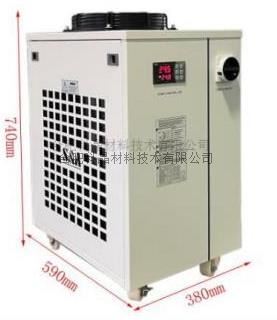

| 水冷機（選配） | ·水冷機外置，用于冷卻門和爐頂密封圈 ·電源：AC220V 50HZ （加熱爐主體提供三孔電源） ·功率：1.7KW ·壓縮機功率：0.6KW ·冷卻劑：R22/R410-a（650g） ·工作電流：0.7-8A ·溫度控制：5~30℃ ·溫度精度：±0.3℃ ·換熱器：不銹鋼 ·制冷量：6274Btu/h ·水箱容量：10L ·出入水口：外徑10mm銅咀 ·最大流量：16L/mi ·外形尺寸：長590mm*寬380mm*高740mm（長度包含過濾器長度）
|
| 坩堝（選配） | ·我司有配合該爐使用的各種坩堝匣缽 ·例如：
·匣缽尺寸：167*167*81mm ·材質：剛玉莫來石 ·耐溫度：1600度 ·可以根據客戶的要求有償?shù)奶峁└鞣N尺寸、材質的坩堝匣缽 |
| 氫氣探測器（選配） | 我們有兩套氫氣探測器可供您選擇： ·一套為固定式，安裝在固定支架上面，可以實時監測設備氫氣的泄漏情況； ·一套為便攜式，可以隨時對設備各個接口的泄露進行監測。 ·氫氣監測范圍：1-1000ppm ·工作溫度：-20℃——60℃ ·報警點設置：氫氣報警器設置有兩個報警，第一級的報警點50ppm，一旦探測到氫氣濃度達到此值時，氫氣報警器將發出蜂鳴報警聲，提醒客戶檢查泄露點。第二級的報警點為100ppm，一旦探測到氫氣濃度到達此值時，系統自動關閉氫氣進氣閥。
|

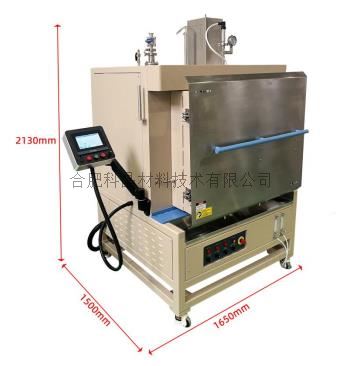

| 外型尺寸 | ·1650mm*1500mm*2130mm
|
| 重量 | ·約950KG |
| 配電要求 | ·三相AC380V/50Hz 40A |
| 認證 | ·通過CE認證 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
| 質保 | ·1年（不包含耐火材料，墊塊，加熱元件，熱電偶等損耗件） |

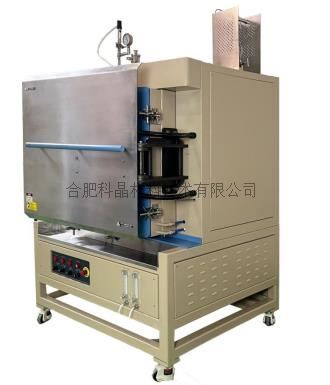

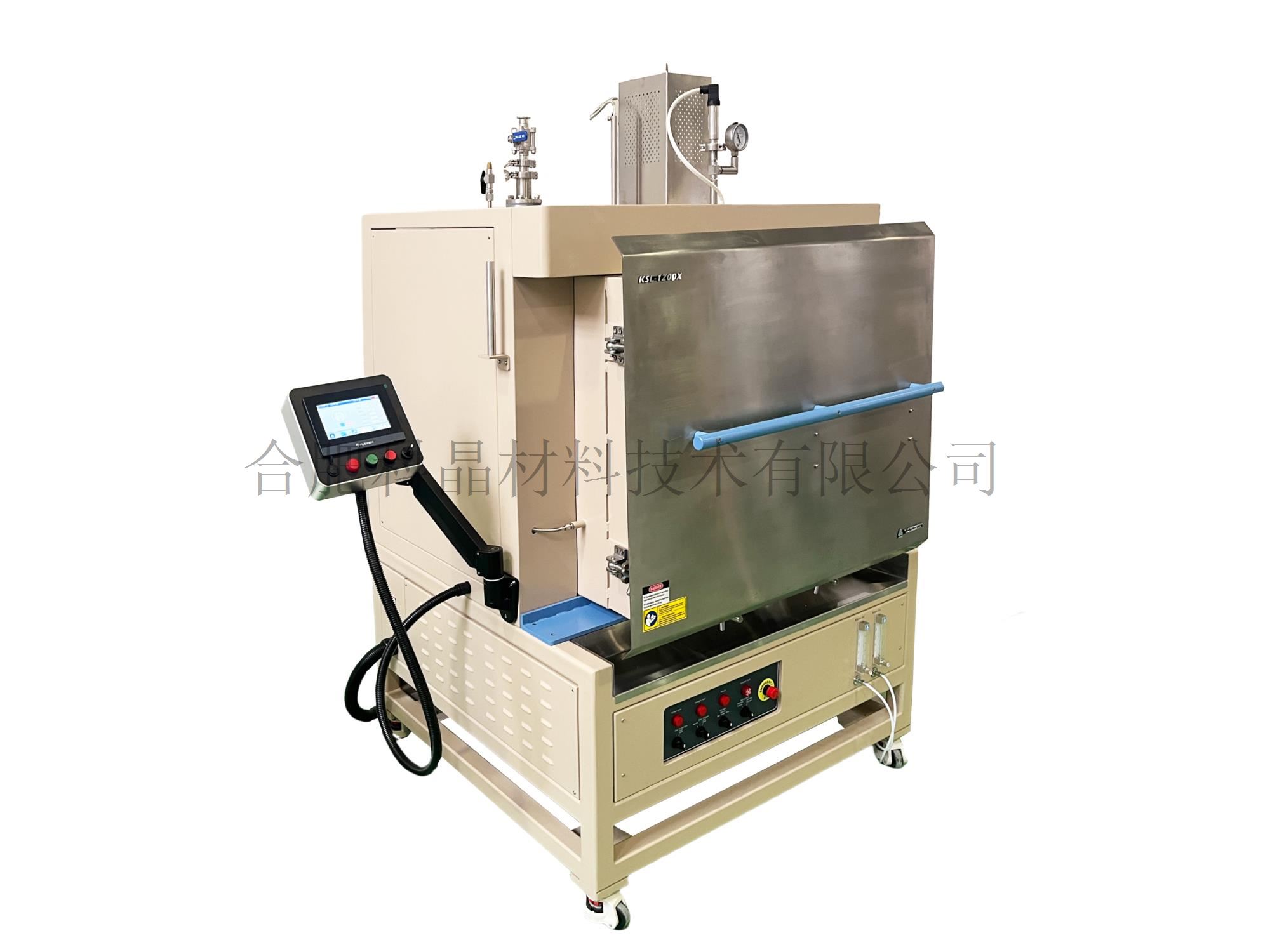

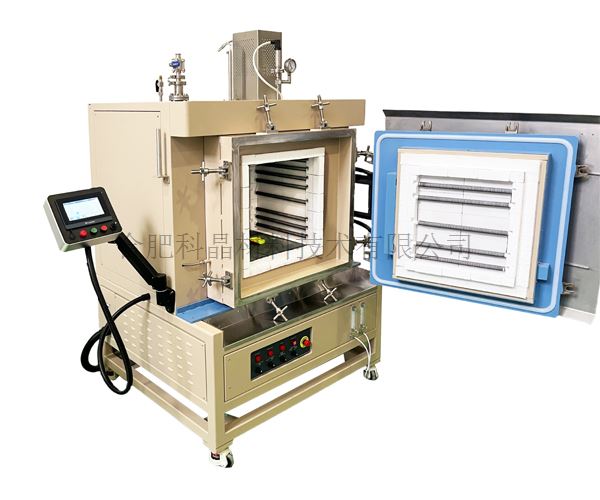

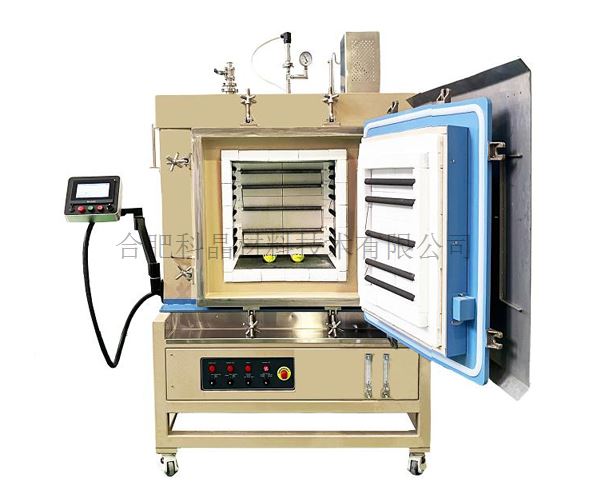

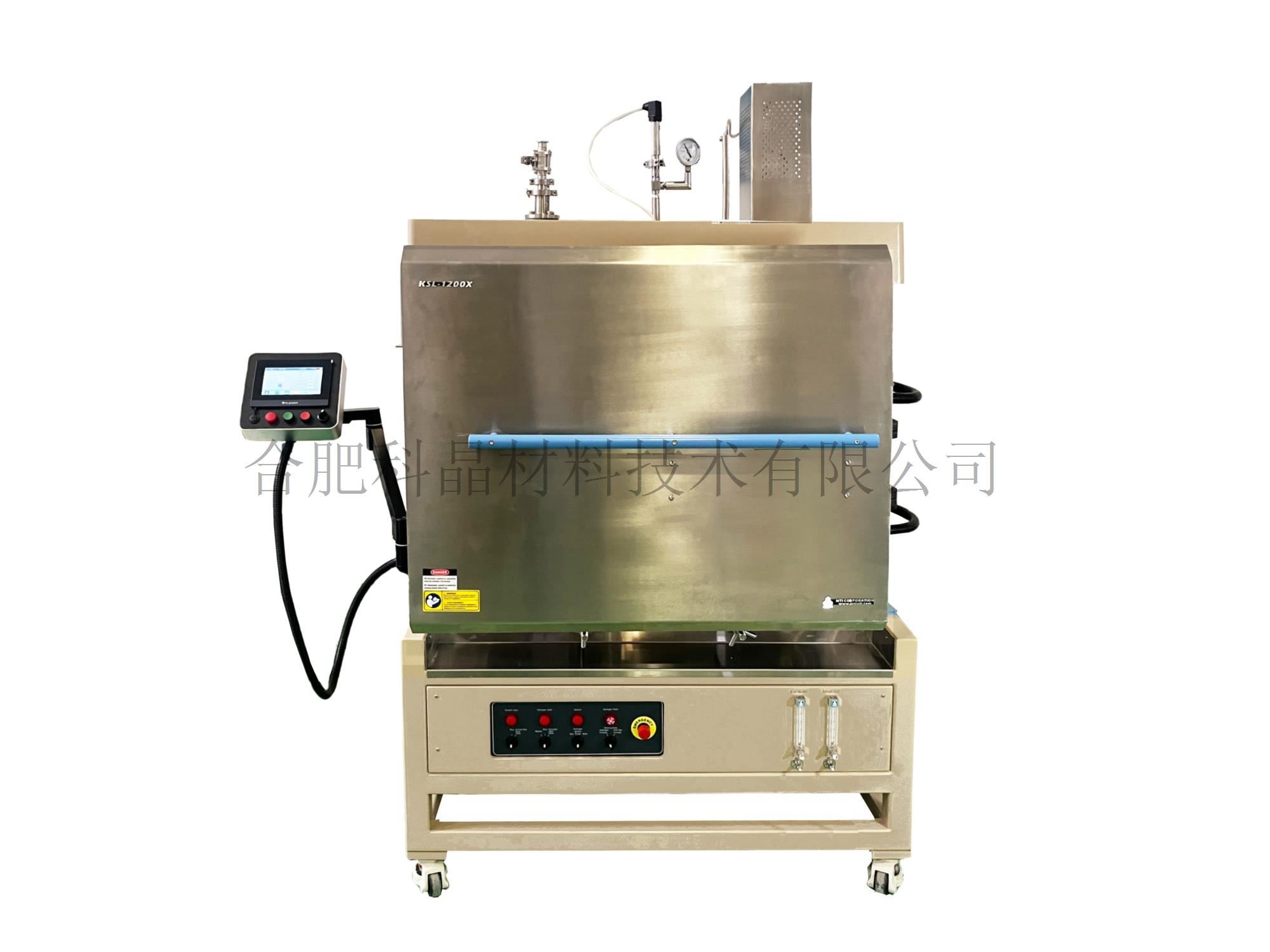

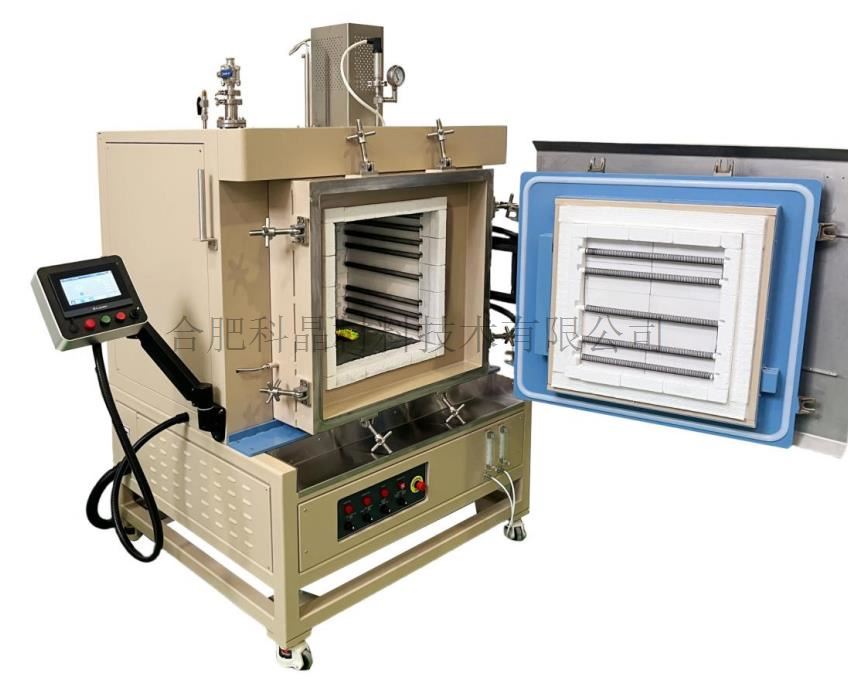

| 設備照片 |
|
| 注意事項 | ·為了保持爐子組件的使用壽命，我們建議加熱速率不超過10°C /min。冷卻速度也不得超過10°C /min ·禁止在爐膛內燒結易燃、易爆、有毒和腐蝕性物質，如果客戶工藝原因確實需要使用易燃、易爆、有毒和腐蝕性物質，請客戶自行做好相關防護和防爆措施。由于使用易燃、易爆、有毒和腐蝕性物質造成的相關問題，本公司概不負責 ·該氣氛爐，在不使用氫氣的情況下，不可在對氧極度敏感的材料使用，因為特殊的保溫體在高溫下會有一定量的氧氣釋放， |

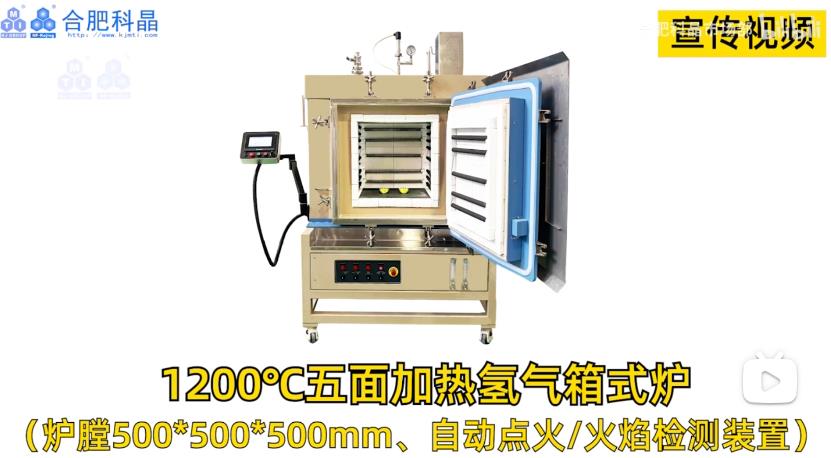

| 視頻 |

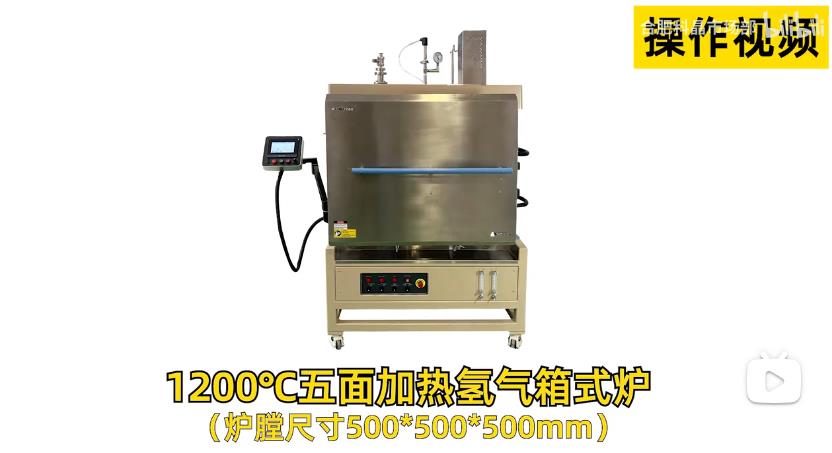

操作視頻 |
