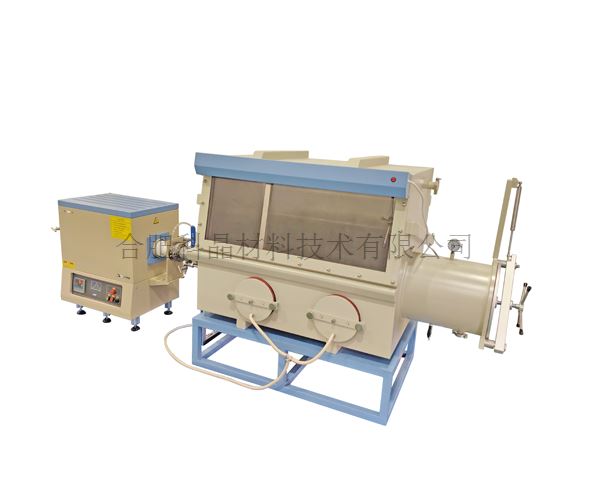

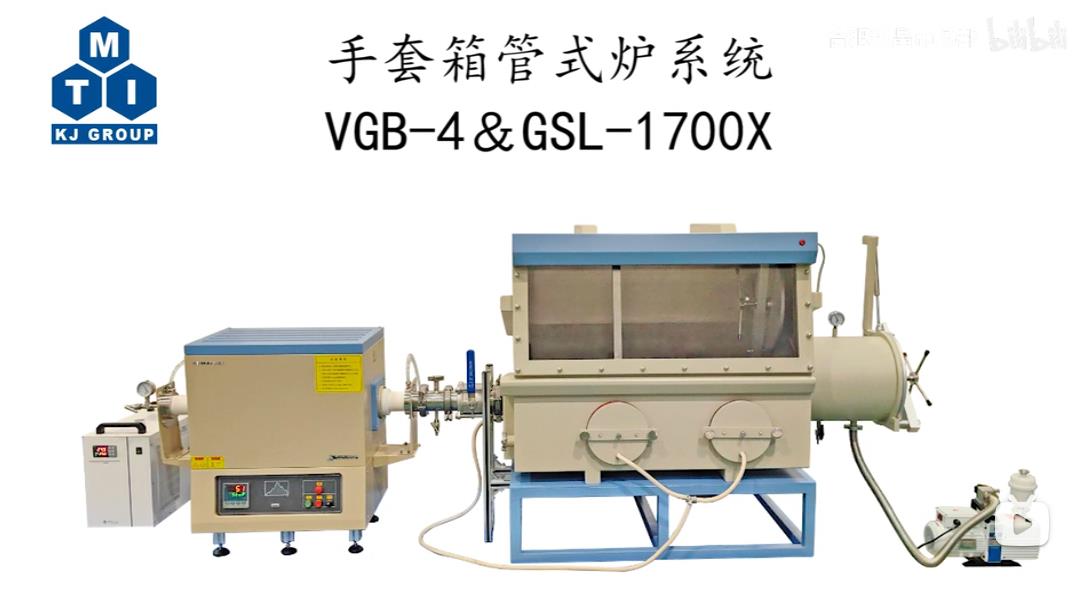

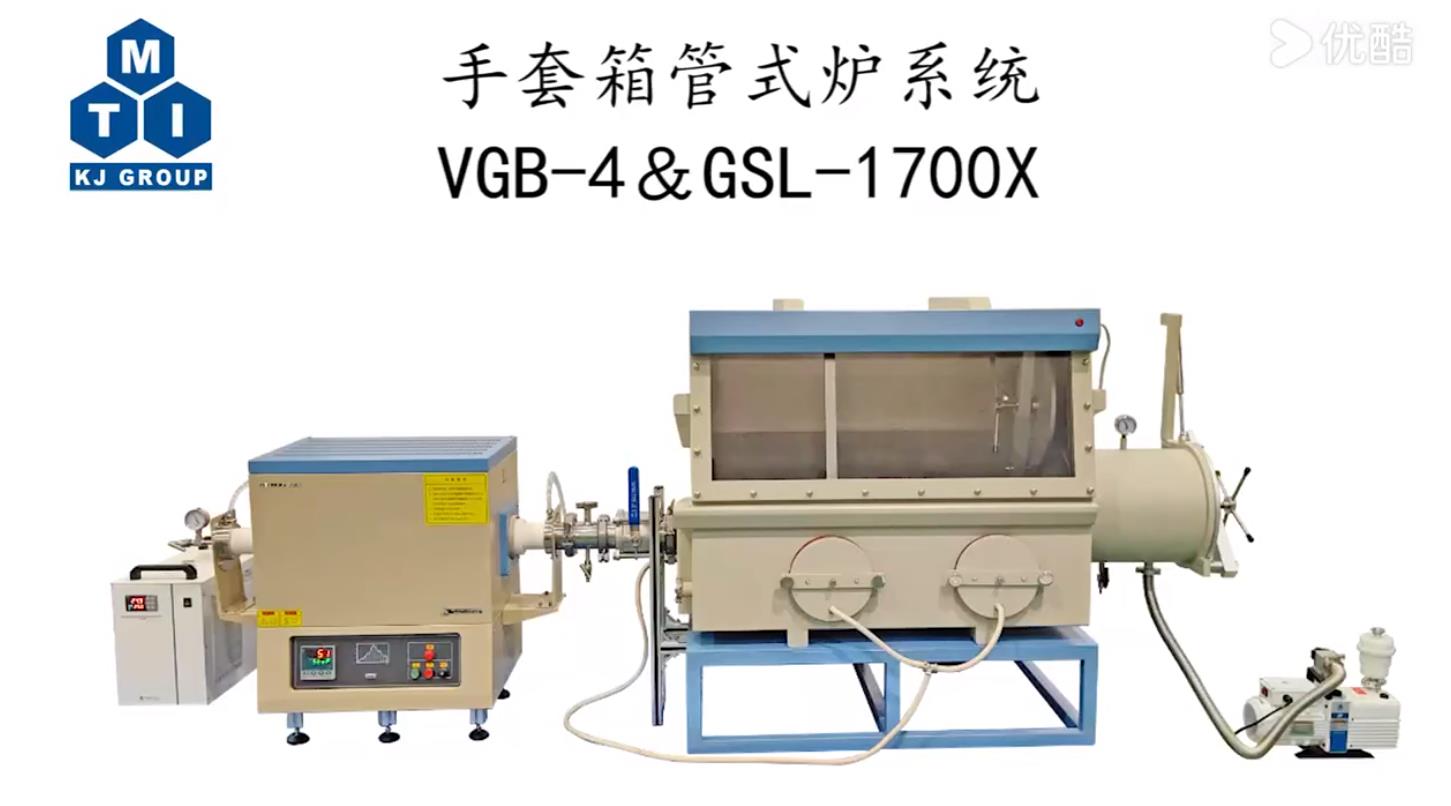

| 設備名稱型號 | ·手套箱管式爐系統 VGB-4＆GSL-1700X |

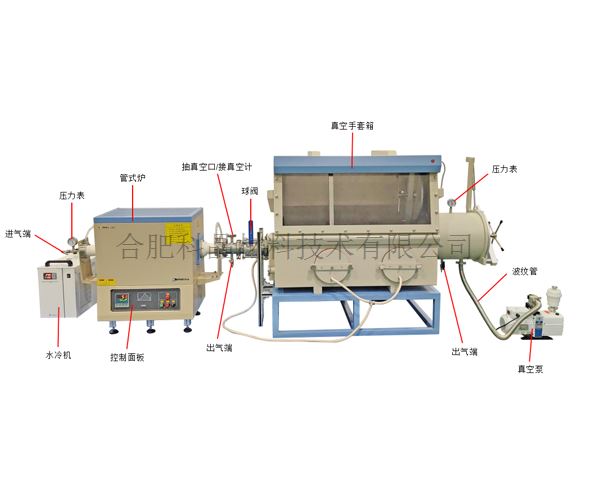

| 產品特點 | ·真空法蘭在手套箱的左邊，與管式爐的爐管連接 |
| 高溫爐 | ·額定功率：5.5KW ·額定電壓：AC220V 50/60HZ ·額定使用溫度：1650℃ ·最高使用溫度：1700℃（≤0.5h） ·建議升溫速率： 1400℃以下：≤10℃/min 1400℃到1600℃：≤5℃/min 1600℃以后：≤2℃/min ·加熱元件：硅鉬棒 ·熱電偶：B型 ·加熱區長度：290mm 溫控系統： ·包含一款858型溫度控制器 ·PID自動控溫系統 ·智能化50段可編程控制 ·控溫精度：±1℃ ·設有超溫及斷偶報警功能 ·可選購電腦溫度控制軟件(用于858系列控制器)用于控制升溫曲線和導出數據 |

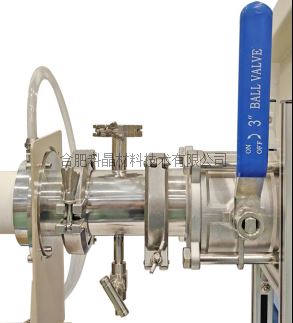

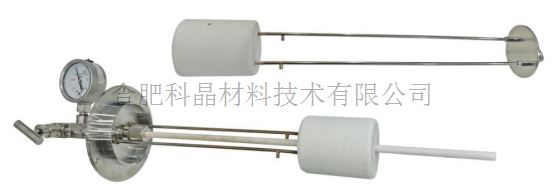

| 不銹鋼密封系統 | ·一對不銹鋼水冷法蘭安裝在爐管兩端，爐管兩端各含有兩個水管接口，通過聚氨酯軟管與水冷設備相連 ·左端法蘭上的一個φ6.35mm的卡套接頭作為進氣口使用，一個不銹鋼針閥控制進氣的通斷， 進氣口內部安裝有一根4孔的陶瓷管，可以將進氣穿過管堵，直接進入高溫區。安裝有一個機械壓力表，壓力表量程-0.1-0.15MPa ·右端法蘭的一個KF80接口連接了一個不銹鋼組件，組件上的一個KF16接口為備用接口，可選配安裝數顯真空計， 一個φ6.35mm的卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷，另一個直徑KF80的接口連接了一個304材質的球閥， 球閥的另一端與手套箱相連；爐管右端的管堵從手套箱那端通過球閥和不銹鋼組件塞入到高溫爐爐管內。
|
| 手套箱 | ·所有手套箱接口上的抽氣口用真空橡皮管聯接起來，接到一個閥門上，打開該閥門，抽氣時箱體和手套內同時抽真空 ·手套箱的前級室上安裝了一個手動擋板閥，擋板閥另一端連接了一臺真空泵，用于手套箱的抽真空，通過手套箱上的機械壓力表觀察箱體內的真空度 ·操作箱所用氣體：氬氣、氦氣、氮氣，純度99．95％以上 ·前級室尺寸：φ380*610mm ·手套口尺寸：φ145mm ·最大正壓：1.1atm ·橡膠手套不可在真空下操作
|

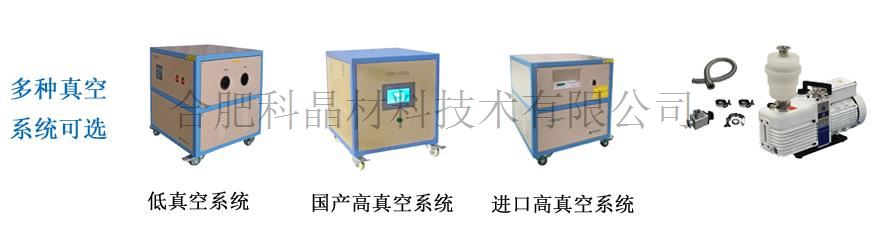

| 真空系統 | ·型號：VRD-8 ·抽氣速率：2.2 L/S ·電機功率：370 W ·極限壓強：5×10-1Pa（不帶負載） ·實際壓強：≤2 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） ·如果想要獲得更高的真空度（10-5torr或更高）可選購國產或進口高真空機組
|
| 水冷設備（選配） | ·型號：KJ-5000 ·工作電壓：AC 220V 50HZ ·工作電流：1.4-2.1A ·制冷量：2361Btu/h ·壓縮機功率：300W ·水箱容量：6L ·最大流量：16L/min ·凈重：24 Kg ·外形尺寸：550*280*430mm
|

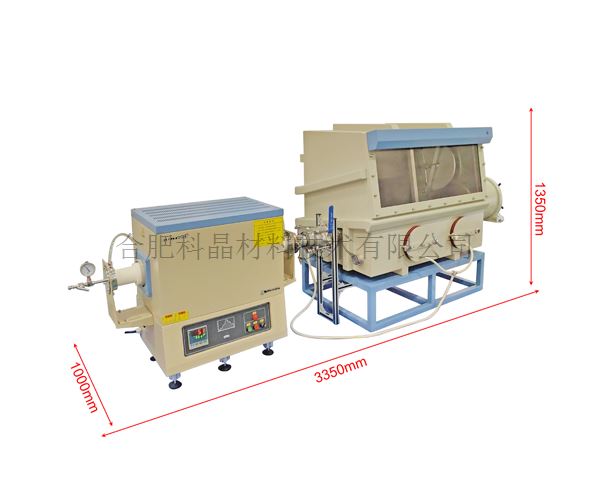

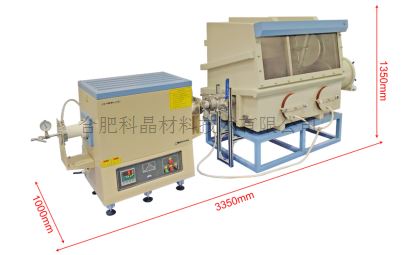

| 設備外型尺寸 | ·3350mm（L）*1000mm（W）*1350mm（H）
|
| 重量 | ·約500KG |
| 保質期 | ·1年（不包含爐管、O型圈、加熱元件等損耗件） |
使用注意事項 | · 爐管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全， 建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱， 則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。 由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 · 氣體的流量應＜200SCCM（200ml/min） · 由于氧化鋁管制作工藝的原因，爐管在燒結過程中會存在斷管的風險，這是無法完全避免的，請客戶知曉 |
