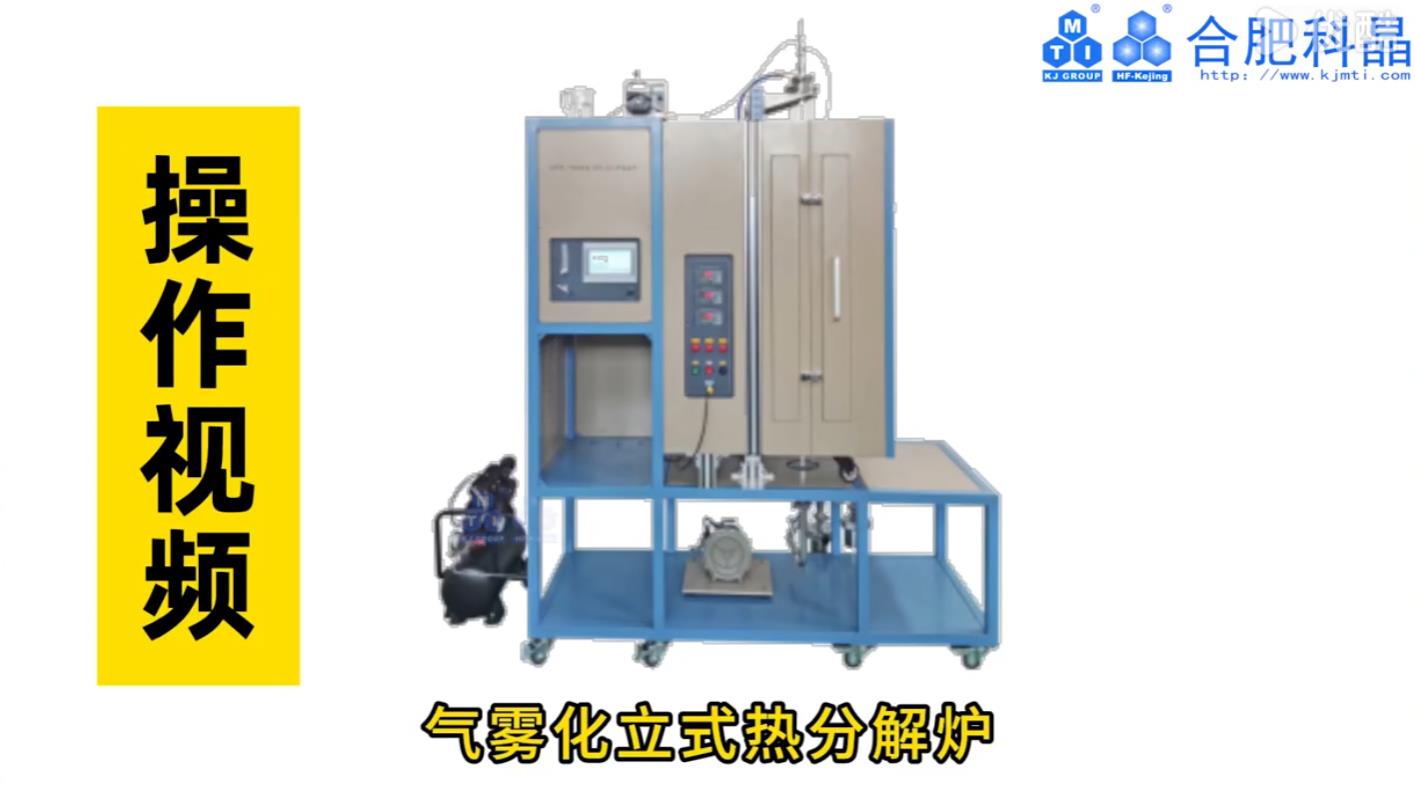

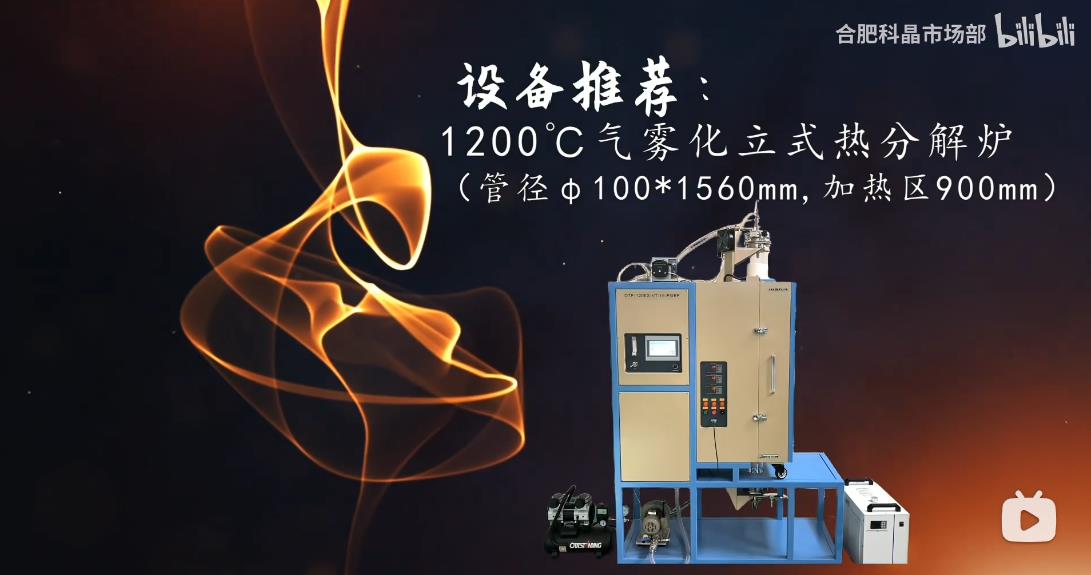

| 設備名稱型號 | ·1200℃氣霧化立式熱分解爐（管徑Φ100*1560mm,加熱區900mm) OTF-1200X-VT-III-PGEP |
||||
| 特點 | ·配有一個二流體氣霧化裝置，可將液體霧化成液體顆粒，然后導入到管式爐中 ·加熱部分為立式管式爐，管式爐最高溫度可以達到1200℃ ·顆粒粉末收集：采用旋風分離器+過濾器的收集方式 |
||||
| 高溫爐基本參數 | ·電源：AC 220V 50HZ ·功率：7KW ·最高加熱溫度：1200℃（＜30min） ·長期使用溫度：1100℃ ·推薦升溫速率：≤10℃/min ·加熱區長度：900mm（300mm*3） ·加熱元件：電阻絲 ·熱電偶：K型 ·配備了兩根石英管 ·標配石英管尺寸：外徑φ100*1560mm（其它尺寸可選配） 溫控系統： ·智能控溫儀，可設置50段升降溫程序 ·PID方式調節溫度 ·帶有溫度上限報警和斷偶報警，超過上限溫度或熱電偶斷偶會切斷加熱開關，停止加熱 ·控溫精度:±1度 |
||||
| 法蘭和接口 | ·配有一套不銹鋼密封法蘭，可以選配變徑檔環，用于客戶更換不同管徑爐管時，進行變換和組合 ·上法蘭含有一個KF50接口，用于連接氣體霧化裝置 下端法蘭： ·一個KF25接口通過不銹鋼管道和旋風分離器收集裝置進行連接 ·一個φ6.35mm的卡套接頭作為排氣口使用，一個不銹鋼針閥控制出氣的通斷。安裝了一個安全泄壓閥，當爐管內氣壓達到0.02MPa時，安全閥自動打開排氣 |
||||

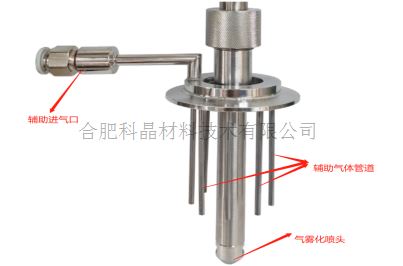

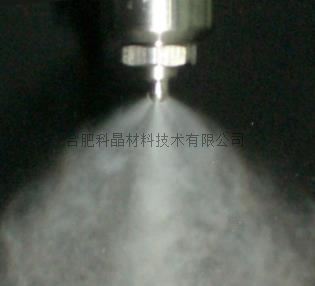

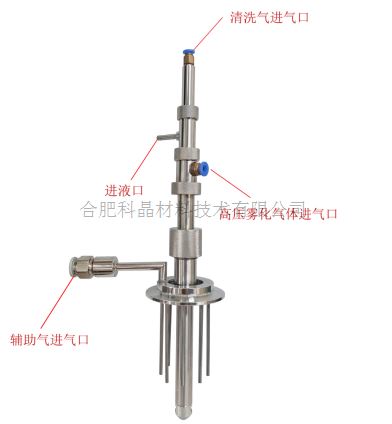

| 霧化裝置 | ·氣體霧化裝置包含二流體霧化噴頭和蠕動泵
|
||||

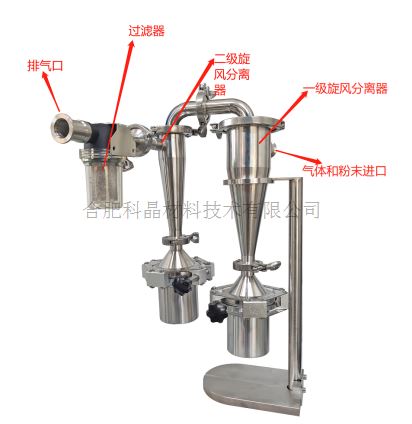

| 收料裝置 | ·收集裝置采用旋風分離器+過濾器的方式
|
||||
| 高壓霧化氣體和輔助氣體裝置 | ·二流體霧化噴頭在工作過程中，需要一定流量和壓力的氣體，才能夠使液體進行氣霧化，所以系統配置了一套空氣壓縮機作為高壓霧化氣體的供氣裝置 空氣壓縮機技術參數如下： ·功率：1350W ·容積流量：0.11m3/min ·工作壓力：0.7Mpa 鼓風機技術參數： ·型號：EHS-129 ·電源：220-240V ·功率：0.18KW ·最大流量：0.8m3/min ·以上兩路氣體裝置，客戶可以根據不同材料要求選擇通過氣瓶進行供氣，以實現在惰性氣氛保護下的氣體霧化
|
||||

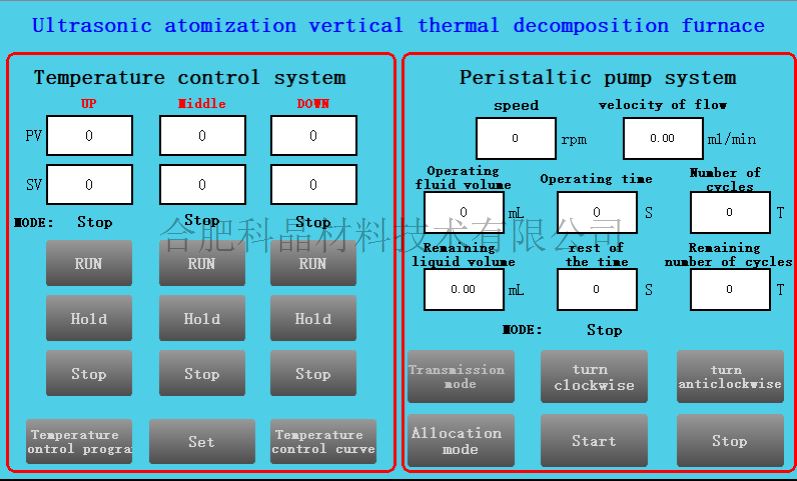

| 控制系統和軟件 | ·設備的溫控系統，氣體霧化系統等參數均可在觸摸屏上進行設置與顯示
|
||||
| 真空系統（選配） | ·型號：VRD-8 ·抽氣速率：2.2 L/S ·電機功率：370 W ·極限壓強：5×10-1Pa（不帶負載）
|
||||

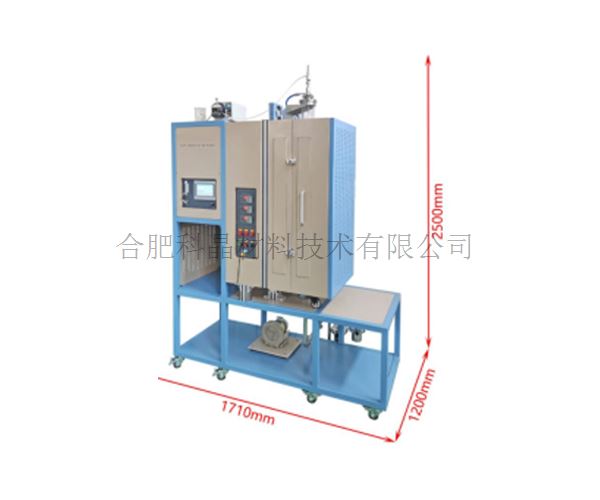

| 外形尺寸 | ·1710mm（L）* 1200mm（W）* 2500mm（H）
|
||||
| 重量 | ·約420KG |
||||
| 保質期 | ·1年（不包含爐管、O型圈、加熱元件等損耗件） |
使用注意事項 | · 爐管內的氣壓不可高于0.02MPa； · 氣瓶上必須安裝減壓閥； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。 若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa， 必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體， 請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
