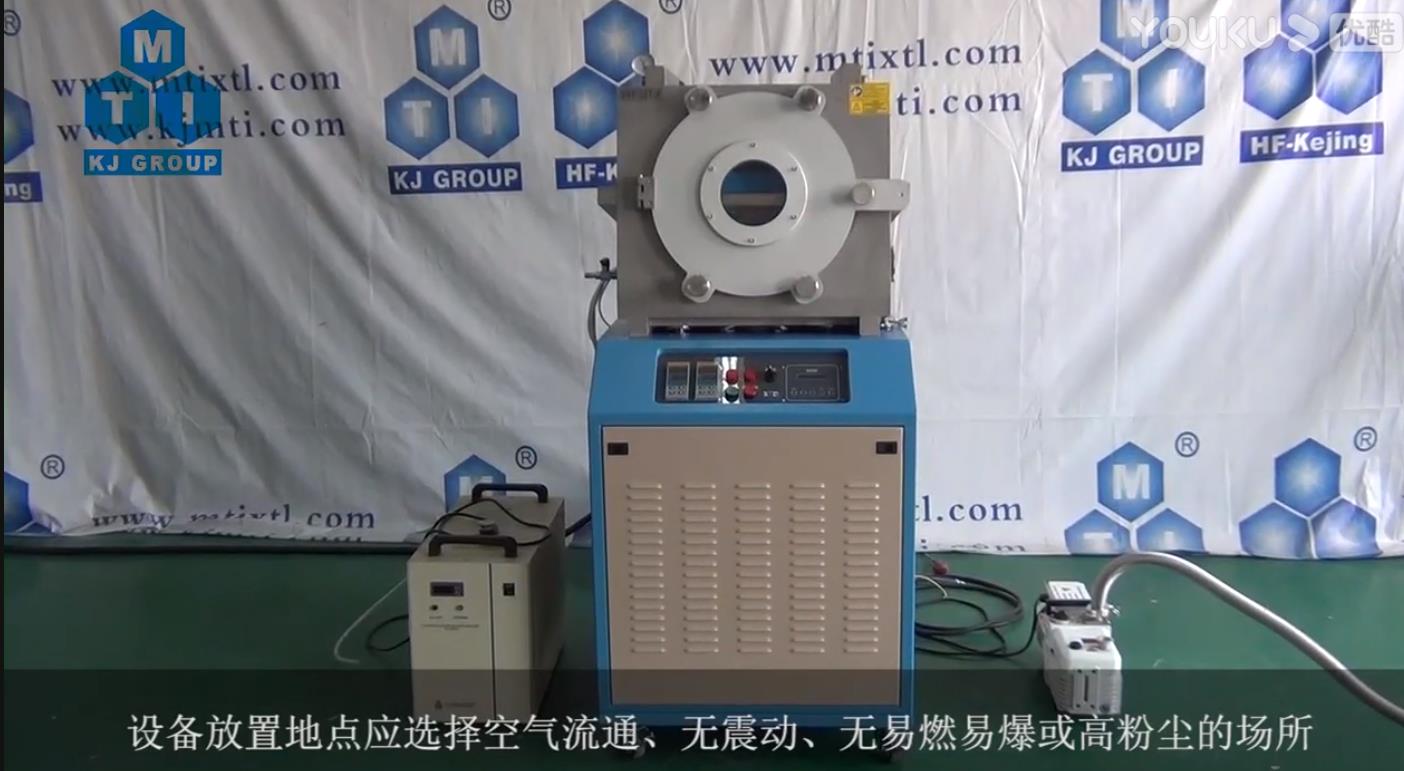

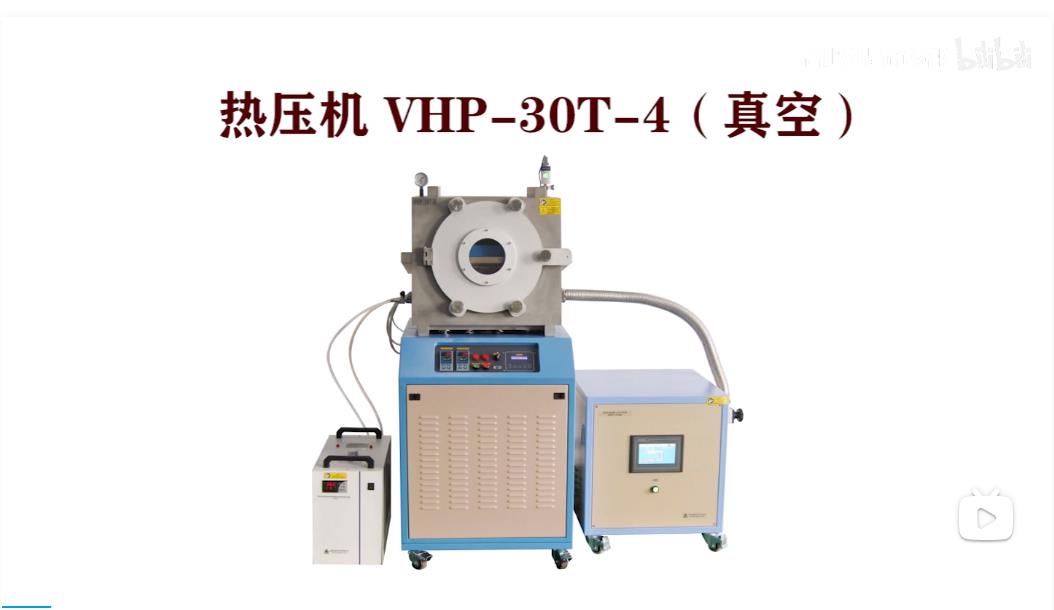

電動平板真空熱壓機
關鍵字：
500℃、最大壓力30T
型號：
VHP-30T-4（內部名稱：熱壓機）
產品概述：

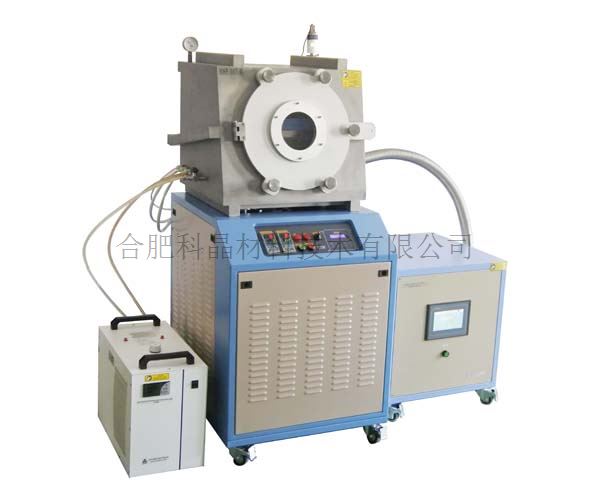

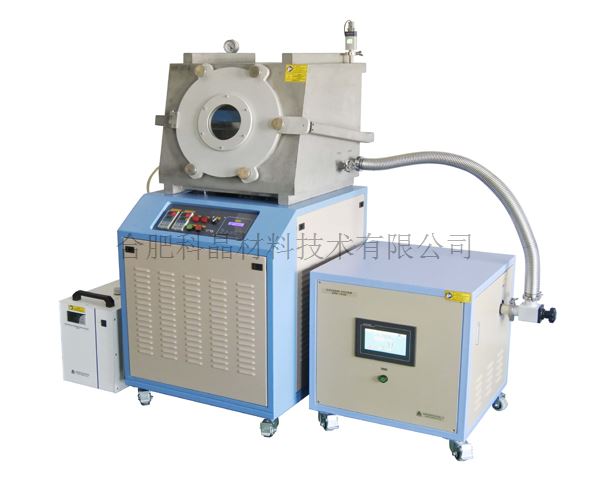

VHP-30T-4是一款電動真空平板式真空熱壓機，針對于晶片的焊接或薄膜轉移，其可處理最大樣品尺寸為300mm x 300mm。儀器最高工作溫度為500℃，在此溫度下可對樣品施加的最大壓力為30T。
免責聲明： 本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。 如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
基本參數

· 電源：208 - 240VAC, 50/60 Hz 單相，總功率：5KW

· 兩塊300mm x300mm加熱平臺，采用耐熱模具鋼制成，最高可承受溫度為500℃

· 12根加熱管布置在上下加熱平臺的內部，以達到快速加熱的效果

· 兩個精密的溫控器獨立控制兩塊加熱平臺，可設置30段升降溫程序

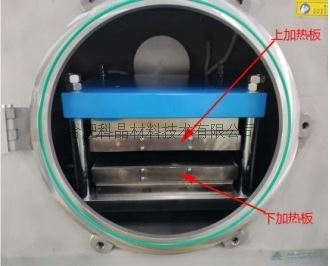

上下加熱平臺和真空腔體

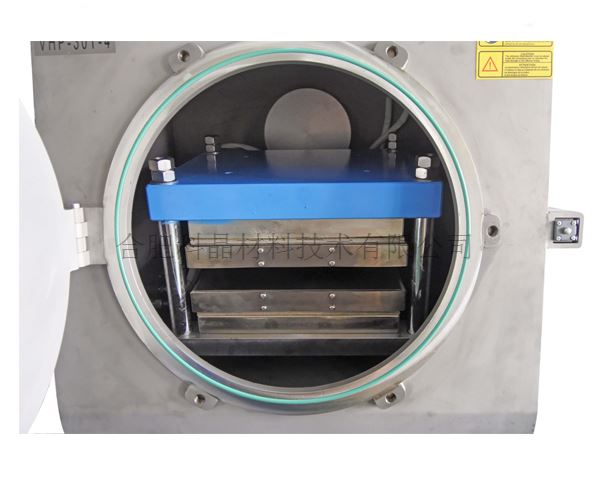

· 上下加熱平臺都安裝在真空腔體內，上下加熱平臺尺寸：300*300mm

· 上下加熱板平面度<0.03mm（在有效面積250mm*250mm范圍內）

· 真空腔體采用304不銹鋼制作，并焊接有加強筋（防止真空狀態下腔體變形），真空度可以達到10-2 torr。

· 內部腔體尺寸為：614mm(L) x574mm(W) x 514mm(H)

· 可放入樣品最大尺寸：長*寬*高=300*300*30mm

· 真空腔體前端有一直徑為φ150mm的觀察窗口


· 一個機械壓力表安裝在真空腔體上，用于觀察腔室內真空度。預留的KF16接口可選擇安裝數顯真空計

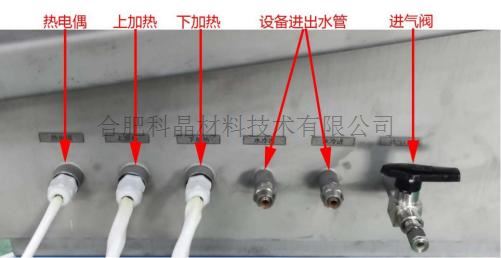

· 腔體左側面板含有兩個φ12的水管接頭，用于連接水冷設備，一個φ6.35的卡套接頭作為進氣口使用，并通過一個球閥控制進氣的通斷

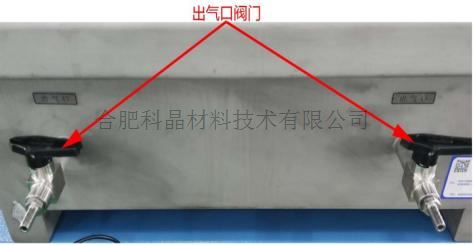

· 腔體背面有兩個φ8mm寶塔氣嘴的出氣口，并分別通過一個球閥控制出氣的通斷

· 腔體右側面有一個KF25和一個KF40的抽真空接口，方便客戶匹配各種型號的真空系統

溫控系統

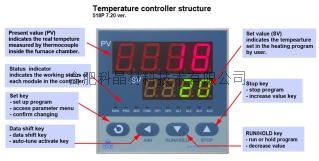

· 兩個精密的溫控系統可設置30段升降溫程序，控溫精度為±1℃，500度恒溫時的溫度波動±10℃，,分別獨立控制兩個加熱平臺。

· 溫控系統采用PID方式進行溫度調節，并帶有過熱和斷偶保護。

· 最高工作溫度為：500℃（<30 min）

· 最快升溫速率： 5℃/min

· 軟件和PC接口安裝在控溫儀表上，可將溫度程序和溫度曲線導入到電腦中（另購）。

壓力控制系統

·最大壓力：30T（30000kg）

·壓力控制系統配置電動油壓機

·油缸直徑為 Φ110 mm；

·油缸行程為 40 mm；

·電動油壓機帶手動和自動兩種工作模式；

·在自動加壓模式下，帶自動恒壓功能，恒壓精度：±500N（±50kg）。

·壓力顯示范圍：100-30000Kg

·壓力控制范圍：100-30000Kg
·恒壓時間設定范圍：1-9999min
水冷板系統

·兩個水冷板分別設置在上下加熱板上，在真空腔體內部采用不銹鋼軟管進行連接，腔體外部采用透明PVC水管連接水冷機。

·可選購本公司循環冷水機進行冷卻

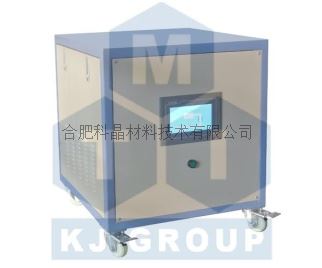

真空系統GZK-103G（選配）


· 環境溫度5~32℃，

· 空氣相對濕度≤80%，

· 工作電電壓：220V±10%  50~60HZ

· 功率：1KW

· 系統極限真空度：1.0X10-4Pa

· 外形尺寸：600 X600 X 750mm


·主要配置：

·RVP-4機械泵：

· 抽氣速率：4L/S

· 電機功率：400W

· 極限壓強6X10-2Pa

·F-100/110分子泵：

· 抽氣速率：100L/S

· 極限壓強：6X10-6Pa

· 啟動時間：＜2min

· 額定轉速：4300轉/分

· 冷卻方式:：風冷/水冷

·分子泵控制電源：

· 電壓：200~240V；

· 輸出功率：250W

· 加速時間：3分鐘

· 輸出頻率：高速704Hz±10%，低速430 Hz±10%
水冷設備（選配）

· 型號：KJ-5000

· 工作電壓：AC 220V 50HZ

· 工作電流：1.4-2.1A，制冷量：2361Btu/h

· 壓縮機功率：300W，水箱容量：6L

· 最大流量：16L/min，凈重：24 Kg

· 外形尺寸：550*280*430mm

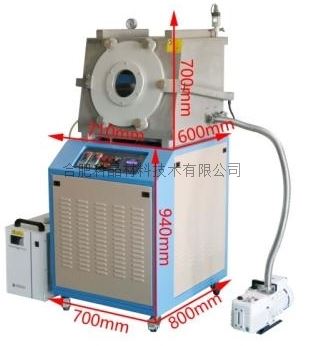

外形尺寸

·700mm(L) x800mm(W) x 1640mm(H)

重量

·約510Kg
質保

· 一年質保期，終生維護

·  特別提示：耗材部分如加熱元件、石英窗口等不包含在內因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內

注意事項

· 不可過壓過溫使用，最高溫度為500度，最高壓力30T。


· 加熱前請務必通上水冷，防止損壞壓力機，使用前請檢查水冷機的水位情況及水冷機是否漏水。


· 現場請留有工作人員，防止突發事件發生。


· 保持整個機器的清潔。防止粉塵，最好將機器放在一個無粉塵的環境中工作。


· 當收到設備后，在使用設備前請將上下加熱板上的防銹油用酒精或汽油等有機溶劑擦拭干凈。
