狹縫擠出式涂布機
關鍵字：
條紋涂布、計量供料、非接觸式涂布
型號：
MSK-AFA-SD400
產品概述：

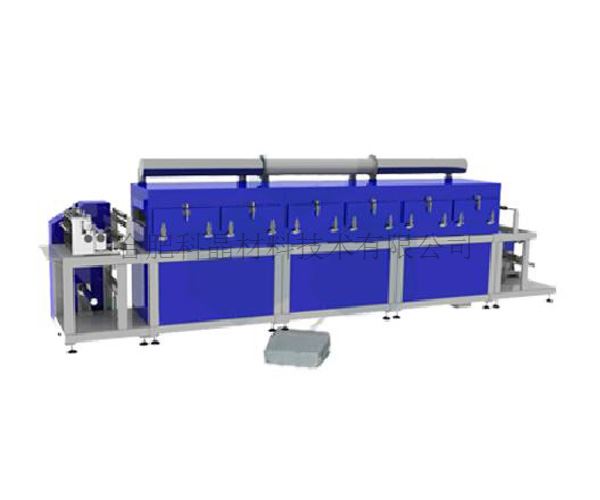

MSK-AFA-SD400狹縫擠出式涂布機是一款應用狹縫擠出式涂布模頭對基材進行非接觸式涂布的一款設備。該設備通過配置slot die狹縫擠壓涂布模頭、精密計量供料系統與進料閥體配合可實現連續涂布和條紋涂布兩種類型的涂布功能。設備涂布精度高，一致性和穩定性好，廣泛應用于鋰離子電池、FCCL、光學薄膜、高端膠帶以及各種功能薄膜行業。
免責聲明： 本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。 如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
功能特點

? 立板式結構，精度高、穩定可靠；

? 配置slot die狹縫擠出涂布方式；
  1、 Slot die間歇閥體，可實現連續、條紋等形狀的涂布；
  2、 slot die模頭根據客戶材料流變特性設計；
  3、 配合精密計量泵供料，漿料封閉運行，可自由設定供料量；
  4、 涂布精度高，涂層一致性好；
  5、 若需實現間歇涂布，可選配閥體組件實現；
  6、 配合MSK-156-L漿液供料裝置實現高精密涂布應用；

? 弧形主驅熱風式烘箱，干燥效果好；

? 基材閉環張力控制，走帶穩定；

? 配置放卷糾偏、收卷糾偏、過程糾偏功能，操作方便，糾偏精度高；

? PLC控制，HMI操作，方便易用；

? 標配MSK-50取樣器，快速在線取樣測量.
基本參數

? 電源：電壓三相380 VAC，頻率50Hz，功率45KW

? 氣源：0.5-0.8MPa壓縮空氣

? 使用環境：建議環境溫度25±3℃，濕度30~90RH，無振動和電磁干擾

? 導輥幅寬：400mm

? 適用隔膜：厚度7-35μm

? Slot die涂布：涂布類型：連續涂布、條紋涂布

                涂布寬度：Max. 350mm

                涂布模頭：SUS630材料制作，單腔固定式模頭，型腔按照客戶試機漿料要求設計

                涂布精度：±1%（漿料無沉降狀態參考典型值）

                涂布厚度：10-30μm

                適用基材：銅箔、鋁箔、PET膜、PP膜、PE膜等

                漿料粘度：200~10000 mPa.s(典型值）

? 熱風干燥箱：方式：弧形烘箱、主驅導輥、電加熱、熱風循環加熱、空氣凈化

              長度：?jiǎn)喂?jié)1.5m，3節共計4.5m

              進風量：?jiǎn)喂?jié)Max.23/2930 (CMM/RPM )，風閥調節+變頻調節

              排風量：Max.18.8/3460 (CMM/RPM )，風閥調節+變頻調節

              加熱功率：?jiǎn)喂?jié)12KW

              溫度：Max. 150±5℃，可設定

? 機械速度：Max.10000mm/min

? 張力控制：5-100N

? 收卷精度：±0.5mm

? 收放卷徑：Max. 350mm

? 供料裝置：配置MSK-156-L

? 安裝尺寸：L7500mm*W1740mm*H2500mm

? 重量：約5t
配套設施

項目

要求

備注

供電

電源

三相380 VAC，頻率50Hz

客戶提供

功 率

45KW

客戶提供

接 地

電阻小于4Ω的接地線

客戶提供

氣源

0.5-0.8MPa壓縮空氣

客戶提供

溫度

25±3℃

客戶提供

濕 度

30-90%RH或更低

客戶提供

清 潔 度

1,000,000級

客戶提供

震動與沖擊

周?chē)鸁o(wú)明顯震動源

客戶提供

防 爆

周?chē)鸁o(wú)爆炸源

客戶提供

氣體排放


客戶提供

有害氣體回收


客戶提供或選配MSK-NMP-2
裝置規格目錄

名稱

內容

數量

備注

放卷單元

放卷軸、張力控制

1 pcs

標配

電暈裝置

電暈電源、放電架

1 pcs

選配

靜電消除裝置

靜電消除器、除靜電棒

2 pcs

選配

Slot die涂布單元

涂布頭、涂布輥

1 pcs

標配

干燥單元

干燥箱、加熱包、主驅輥、支撐架

3 pcs

標配

中間驅動單元

過程糾偏、收卷前驅動

1 pcs

標配

收卷單元

收卷軸、張力控制

1 pcs

標配

供料單元

儲料罐、供料泵

1 pcs

標配

控制單元

PLC控制柜、HMI操作箱

1 pcs

標配

極片取樣器

MSK-50

1 pcs

標配

其它

操作手冊、備件等

1 pcs

標配
1.放卷單元

? 類型：

立板結構；

? 功能：

放卷、糾偏；

? 放卷直徑：

Max：350 mm；

? 卷軸：

機械漲軸，3寸；

? 放卷方式：

主動放卷，設計倒卷功能；

? 放卷張力：

5-100N，擺動輥閉環張力控制，卷徑計算；

? 放卷糾偏：

高性能糾偏器，糾偏精度0.5mm；
2.電暈裝置

? 類型：

一體化電暈機；

? 數量：

1個；

? 處理面：

單面；

? 電暈輥：

鋁合金，幅寬400mm；

? 電暈寬度：

380mm；

? 電極：

德國陶瓷電極，六只，16*16mm；

? 處理材料：

絕緣材料、導電材料；

? 供電電源：

獨立供電，電壓220VAC±10%，功率Max.2KW

? 臭氧排出：

風機排出，需外接排出臭氧

? 裝置功能：

功率調節、功率記憶、聯機控制、設計報警功能
3.靜電消除裝置

? 供電電源：

220VAC±10%供電，50W；

? 靜 電 棒：

可觸摸式靜電棒，安全可靠，無電擊風險；

? 配置方式：

共兩套，涂布前與收卷前；
4.Slot die涂布單元

? 涂布方式：

Slot Die狹縫擠出式涂布

? 涂布類型：

連續涂布、條紋涂布；

間歇涂布通過閥體控制實現，條紋與網格涂布通過更換墊片結構實現；

? 涂 布 頭：

擠出式涂布模具，流道根據涂料流變特性確定；

鋰離子電池適用雙半圓腔體流道式涂布模頭；

? 涂布寬度：

更換墊片調節，調整墊片開口寬度實現，最大可到350mm寬；

? 背輥：

直徑200mm，鋼輥；

? 間隙調節：

氣缸推到，自動調節，斜塊+滾珠絲杠+位移傳感器，定位精度1μm；

? 間歇涂布：

控制閥體供料實現，選配；

? 涂布長度：

觸摸屏設定，多種涂布模式，配方保存；

? 涂布驅動：

伺服電機，精密行星減速機；

? 劃線感應：

光纖傳感器；

? 雙面對準：

正、反面留白位置對準參數可調；

? 供料系統：

選配MSK-156-L；
5.干燥單元

? 類型：

弧形烘箱、主驅動支撐輥設計、熱風干燥、循環加熱；

? 加熱器：

電加熱器，單節12KW；

? 長度：

單節長度1.5m，三節共4.5m；

? 進風機：

每節配1臺離心式風機

? 排風機：

每臺機配1臺離心式風機；

? 風閥：

手工調節，進出烘箱風量可調；

? 過熱保護：

每節內置過熱保護傳感器；

? 烘箱驅動：

拋光輥，速度可調；
6.中間驅動單元

? 類型：

帶膠壓輥S輥驅動；

? 功能：

中間驅動、過程糾偏；

? 主驅動輥：

直徑150mm，鋼輥；

? 驅動壓輥：

直徑80mm，膠輥；

? 驅動張力：

5-100N，擺動輥閉環張力控制；

? 過程糾偏：

隨行式糾偏，糾偏精度0.5mm；
7.收卷單元

? 類型：

立板結構；

? 功能：

收卷、糾偏；

? 收卷直徑：

Max：350 mm；

? 收卷重量：

Max：100 KG；

? 卷軸：

氣漲軸，3寸；

? 收卷方式：

主動收卷，設計倒卷功能；

? 收卷張力：

5-100N，擺動輥閉環張力控制，卷徑計算；

? 收卷糾偏：

高性能糾偏器，糾偏精度0.5mm；
8.供料單元

? 型號：

MSK-156-L；

? 供料泵：

螺桿泵供料，進口兵神；

? 儲料罐：

容積40L；

? 供料驅動：

伺服電機，速度可調；

? 控制方式：

獨立HMI控制，可與涂布主機聯機使用；
9.控制單元

? 類型：

一體化；

? 數量：

1個；

? 尺寸：

全覆蓋電控柜；

? 外觀：

噴粉；

? 主控 PLC：

日本松下；

? 面板組成：

（1）觸摸屏：10寸彩屏；

（2）操作按鈕：電源部分 + 操作部分；

（3）報警：蜂鳴提示，HMI記錄；
